水泥砂漿在運輸，安裝中產(chǎn)生的裂縫，在管道通水后，水泥遇水會快速溶漲，很快愈合，即自愈，對防腐效果不產(chǎn)生影響。

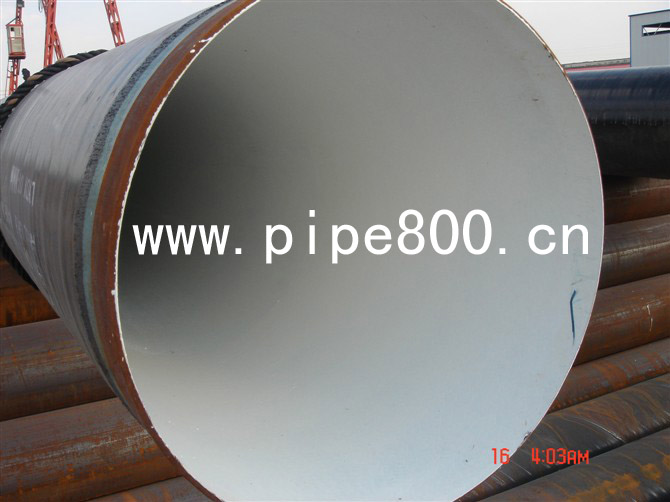

環(huán)氧樹脂防腐涂料、鋼管防腐漆
一、組成：
該產(chǎn)品是由環(huán)氧樹脂為主劑的一種雙組分、高固體分的涂料。分底漆和面漆。甲組份由環(huán)氧樹脂、顏料及添料、助劑組成。乙組份是以改性胺類配制的固化劑。
二、特性及應(yīng)用領(lǐng)域：
耐久性好，環(huán)氧樹脂固化后的漆膜堅韌耐水、涂膜無毒，對水無污染。附著力強，漆膜與漆膜之間都有很好的附著力。防銹耐水性能優(yōu)異，采用優(yōu)良的防銹原料，能保證其防銹性能。具有很好的機械強度、漆膜堅韌，具有耐磨和耐沖擊性能。固體含量高，涂膜較厚。室溫固化成膜。無須大型烘培設(shè)備。
廣泛適用于飲水艙、水管道、水箱、水塔等供水設(shè)備的內(nèi)壁涂裝及砂糖、谷物的貨艙內(nèi)使用。也可作為游泳池、發(fā)電廠冷卻塔及成裝燃料油、汽油的金屬、混凝土的內(nèi)壁涂層。
三、技術(shù)指標(biāo)：（注：耐化學(xué)試劑為底，面復(fù)合層）
| 項目 | 指標(biāo) | 項目 | 指標(biāo) |
| 漆膜外觀及顏色 | 白色、漆膜平整 | 抗沖擊力公斤/厘米 | 50 |
| 粘度（涂-4粘度計）秒 | ＞30 | 附著力（劃圈法）級 | 1 |
| 干燥時間：表干（h） | ＜2 | 柔韌性（mm） | 1 |
| 實干（h） | 24 | 耐3%鹽水 | 72h 無變化 |
| 耐10%酸、堿、鹽 | 72h 無變化 | 耐油 | 72h 無變化 |
四、施工及貯存：
（1）涂裝前須將物體面灰塵、油物、氧化皮、等處理干凈。達(dá)到Sa 2.5級，以保證涂刷質(zhì)量。施工中嚴(yán)禁帶入水份。
（2）施工配比方法為：將甲組分大口打開，將乙組分加入甲組分內(nèi)，充分?jǐn)嚢杈鶆?。熟?0分鐘，即可進行涂裝。
（3）此材料要求隨配隨用，配比后的涂料須在八小時之內(nèi)用完。未配完的材料要密封保存。陰雨天或相對溫度大于75%時應(yīng)停止施工。對于腐蝕介質(zhì)嚴(yán)重的部位，建議多道涂刷。
（4）產(chǎn)品應(yīng)存放在陰涼干燥處，防止日光直接照射，隔絕火源，遠(yuǎn)離熱源。貯存期為十二個月，期滿后應(yīng)檢驗各項技術(shù)指標(biāo)，如達(dá)到指標(biāo)要求，可繼續(xù)使用。
版權(quán)所有 河北鑫豐達(dá)管道防腐保溫工程有限公司 Copyright © All right 網(wǎng)址：www.dgtek.cn
